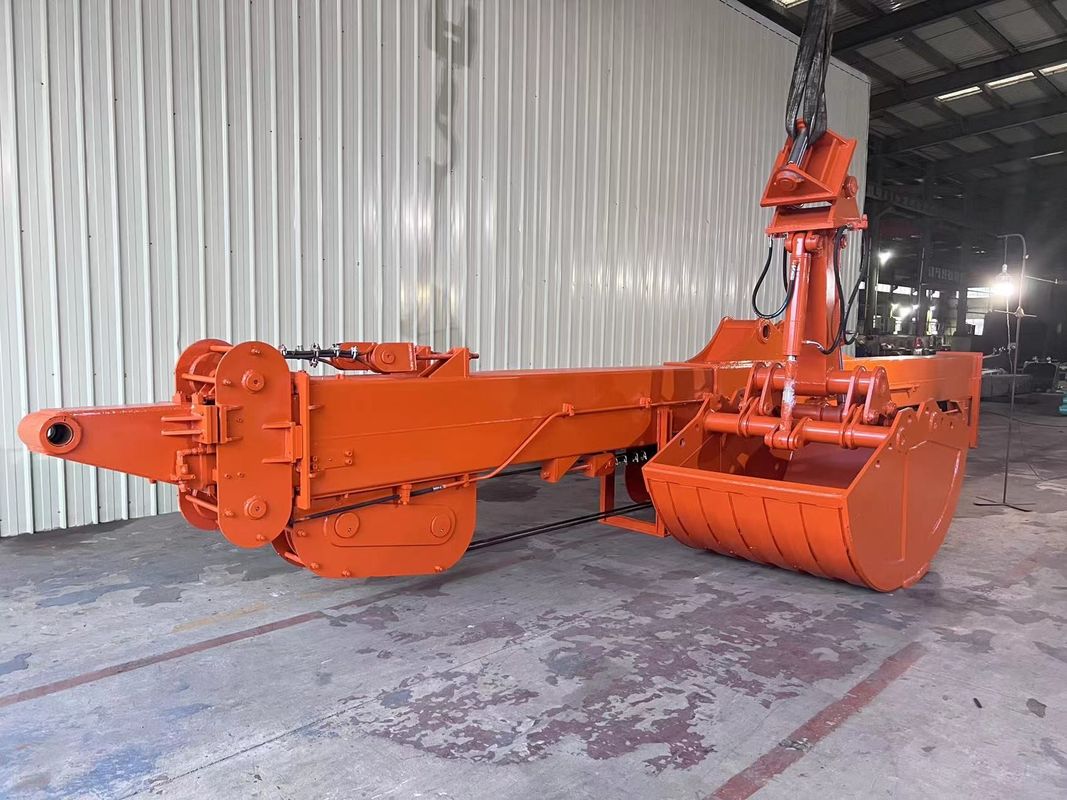

उत्खनन DX225 के लिए 25M टेलीस्कोपिक डिपर आर्म

अपग्रेड करने के लिए तैयार हैं?

इज़राइली परियोजनाओं के लिए कस्टम टेलीस्कोपिक आर्म्स:
1 साल की संरचनात्मक वारंटी18m-32m पहुंच (ISO 9001 प्रमाणित)
1 साल की संरचनात्मक वारंटीDoosan/Volvo/CAT के लिए डायरेक्ट OEM फिट ✔
1 साल की संरचनात्मक वारंटीएक उत्खनन टेलीस्कोपिक आर्म कैसे स्थापित करें: चरण-दर-चरण मार्गदर्शिका

01 इन्हें तैयार करना चाहिए:

3 लोगों की आवश्यकता है: 1 ड्राइवर के रूप में और 2 इंस्टॉलेशन मैन के रूप में
सुनिश्चित करें कि उत्खनन में अतिरिक्त पाइप लाइन है
उपकरण की आवश्यकता है:
आंतरिक और बाहरी प्लग(M26x1.5H प्रकार) 2 सेट
आंतरिक और बाहरी प्लग(3/4 महिला प्रकार) 2 सेट
आंतरिक और बाहरी प्लग(1”महिला प्रकार) 2 सेट
आंतरिक और बाहरी प्लग(19 US फ्लैट कट प्रकार) 1 सेट
ओपन स्पैनर: 17-19,18-21,22-24,27-30,30-32(2 सेट)
36-41(2 सेट)
एडजस्टेबल रिंच:450#,300#
डबल ऑफसेट रिंग स्पैनर: 18,21,22,24
क्विक रिंच और सॉकेट
फ्लैट-हेड पेचकश, फिलिप्स पेचकश
10# टी-बार, सरौता, सस्पेंडर, शाफ्ट के लिए मोटी टॉप बार, हथौड़ा
02 हाइड्रोलिक दबाव हटा दें

उत्खनन को बंद करने और सबसे पहले हाइड्रोलिक लाइन से दबाव हटाने की आवश्यकता है
(प्रेशर वाल्व पर एक बटन ट्यूबिंग से दबाव हटाता है
बल, यदि राहत वाल्व काम नहीं करता है, तो आप तरल निकाल सकते हैं
टैंक कैप से भी दबाव हटाया जा सकता है)
03 टेलीस्कोपिक आर्म स्थापित करें

04 पाइप लाइन स्थापित करें

05 टेलीस्कोपिक आर्म पहले से ही जुड़ा हुआ है

06 आइए देखें कि द्वि-दिशात्मक फुट स्विच कैसे स्थापित करें

फुट पेडल स्विच को द्वि-दिशात्मक से बदलें

07 द्वि-दिशात्मक फुट पेडल स्विच में चार कनेक्टर होते हैं:

टी, पी, ए1, और ए2।

.टी पोर्ट को इससे जोड़ा जाना चाहिए
उत्खनन के ट्रैवल वाल्व का टी पोर्ट
तेल flow को अलग करने के लिए एक तीन-तरफा जोड़ का उपयोग करना।
इसी तरह, पी पोर्ट को जोड़ा जाना चाहिए
तेल पृथक्करण के लिए एक तीन-तरफा कनेक्टर का उपयोग करके ट्रैवल वाल्व के पी पोर्ट पर।
अंत में, ए1 और ए2 कनेक्टर्स को जोड़ा जाना चाहिए
वितरण वाल्व के पायलट नियंत्रण कनेक्टर से।
08 ट्रैवल वाल्व
कैब floor पर स्थित रबर पैड को हटा दें ताकि द्वि-दिशात्मक फुट पेडल स्विच के लिए निर्दिष्ट
स्थापना उद्घाटन का पता चल सके। आमतौर पर, यह उद्घाटन
कैब के दाईं ओर स्थित है।

ट्रैवल वाल्व का टी पोर्ट और पी पोर्ट खोजें, जो टी पोर्ट से मेल खाता है
और फुट पेडल से जुड़ा पी पोर्ट।
09 लिंक पाइप
ए1 और ए2 वितरण वाल्व से जुड़े हैं। वितरण वाल्व का पता लगाने के लिए, ब्रेकर पाइपलाइन का पालन करें और देखें कि यह वितरण वाल्व से कहाँ जुड़ता है।
कनेक्शन के दोनों किनारों पर या संबंधित पर संयुक्त स्थिति देखें
मध्य स्थिति, जहाँ वाल्व कवर दिखाई देते हैं। ए1 और ए2 को इन दो स्थितियों से क्रमशः कनेक्ट करें।

संबंधित वाल्व कवर खोजें। तेल इनलेट पाइप का वाल्व कवर आमतौर पर
ए1 से जुड़ा होता है, जबकि तेल रिटर्न पाइप का वाल्व कवर ए2 से जुड़ा होता है।
उल्टी क्रिया की स्थिति में, बस ए1 और ए2 से जुड़े पाइपलाइन को बदल दें।
10 पाइप कनेक्शन आरेख
11 स्थापना के बाद, इसे चिकनाई देनी चाहिए
टेलीस्कोपिक आर्म के पिन पोजीशन, आर्म ट्यूब पर ग्रीस लगाएं, टेलीस्कोपिक आर्म पर कई लुब्रिकेशन होल हैं जो ग्रीस जोड़ सकते हैं, टेलीस्कोपिक आर्म को पूरे बॉडी को भी चिकनाई देनी चाहिए!
